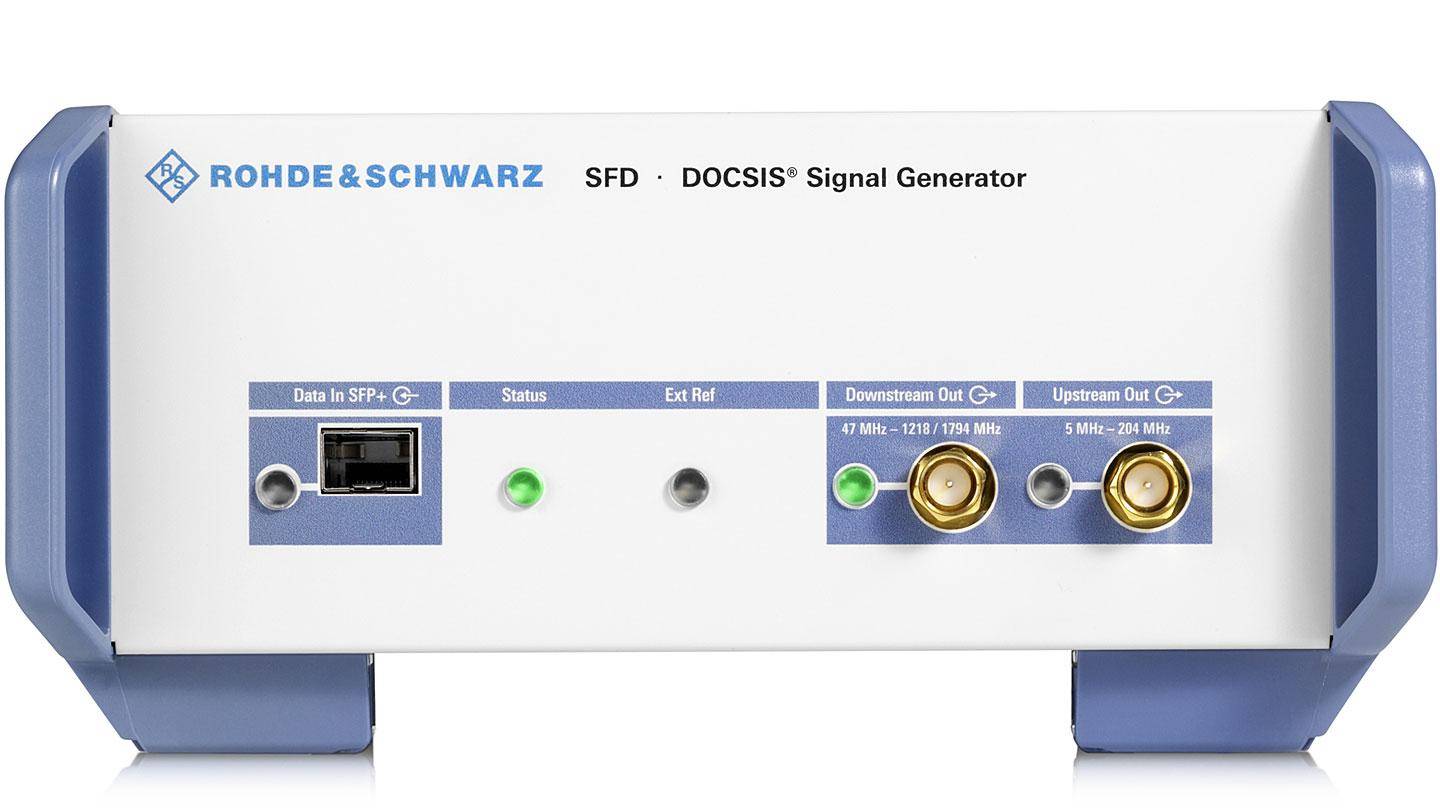

R&S®SFD — генератор сигналов DOCSIS®

R&S®SFD — генератор сигналов DOCSIS® от Rohde & Schwarz — промышленное оборудование из категории Телерадиовещание и мультимедиа, отличающееся надежностью и соответствием современным стандартам. Компания Siderus специализируется на промышленном оборудовании для любых условий работы

Наши преимущества:

• Поставляем оборудование быстро и без задержек
• Отгружаем оборудование в кратчайшие сроки по всей стране
• Оптимальные цены благодаря прямым закупкам
• Только оригинальная продукция от производителей
• Консультации и техническая поддержка на всех этапах

☎ Наши специалисты помогут по телефону 8 (800) 600-53-98

Характеристики - R&S®SFD — генератор сигналов DOCSIS®

Один канал DOCSIS 3.1 в реальном масштабе времени

• В нисходящем канале: от 47 МГц до 1218 МГц/1794 МГц, в восходящем канале: от 5 МГц до 204 МГц
• DOCSIS3.1, DOCSIS3.0, J.83/A/B/C и аналоговое телевидение
• Имитация помех и искажений сигнала
• Полоса пропускания сигнала для DOCSIS3.1 до 192 МГц
• Полоса пропускания генератора ARB до 200 МГц

Генератор одного канала DOCSIS 3.1 в реальном масштабе времени Прибор R&S®SFD генерирует канал DOCSIS 3.1 в реальном масштабе времени и допускает гибкую установку уровня, частоты, набора реализуемых состояний и других параметров в соответствии со стандартом DOCSIS 3.1. Прибор R&S®SFD также способен генерировать в реальном масштабе времени цифровой модулированный телевизионный сигнал в соответствии со спецификацией J83A/B/C. Контент может поступать по IP или генерироваться самим прибором R&S®SFD.

• Брошюра по изделию
• Спецификация
• Показать все загрузки

Быстрые ссылки

• Доступные Варианты

Особенности и преимущества Сдвинуть влево Сдвинуть вправо Формирование сигнала в нисходящем потоке Гибкая модуляция в нисходящем канале в реальном масштабе времени Прибор R&S®SFD модулирует в реальном масштабе времени сигналы для DOCSIS 3.1, DOCSIS 3.0, цифрового кабельного телевидения в соответствии с J.83/A/B/C. Диапазон частот нисходящего потока: от 47 МГц до 1794 МГц для DOCSIS 3.1 и от 47 МГц до 1218 МГц для DOCSIS 3.0 и цифрового телевидения. Все параметры можно задать через графический пользовательский интерфейс или дистанционно через SCPI. Подлежащие передаче пользовательские данные могут подаваться через IP или формироваться в приборе R&S®SFD на основании псевдослучайной битовой последовательности или пользовательского файла. Открытый Lightbox R&S®SFD GUI — конфигурация в нисходящем канале Простой в обращении графический пользовательский интерфейс позволяет установить все необходимые параметры сигнала в нисходящем канале. Получение первых результатов можно ускорить, используя заранее заданные значения. R&S®SFD GUI — конфигурация в нисходящем канале - Простой в обращении графический пользовательский интерфейс позволяет установить все необходимые параметры сигнала в нисходящем канале. Получение первых результатов можно ускорить, используя заранее заданные значения. Формирование сигнала в восходящем канале Гибкая модуляция сигнала в восходящем канале Диапазон частот сигнала в восходящем канале от 5 МГц до 204 МГц. В пределах этого диапазона можно генерировать в реальном масштабе времени сигнал множественного доступа с ортогональным частотным уплотнением согласно DOCSIS 3.1 (OFDMA). Сигнал TDMA или CDMA согласно DOCSIS 3.0 можно формировать в реальном масштабе времени в диапазоне от 5 МГц до 85 МГц. Функция запуска обеспечивает точное управление синхронизацией пакетов. Прибор R&S®SFD — это идеальное решение для испытаний тюнеров, кабельных модемов и приемников CMTS восходящего канала. Открытый Lightbox R&S®SFD GUI — конфигурация в восходящем канале Простой в обращении графический пользовательский интерфейс позволяет установить все необходимые параметры сигнала в восходящем канале. Получение первых результатов можно ускорить, используя заранее заданные значения. R&S®SFD GUI — конфигурация в восходящем канале - Простой в обращении графический пользовательский интерфейс позволяет установить все необходимые параметры сигнала в восходящем канале. Получение первых результатов можно ускорить, используя заранее заданные значения. Имитация помех и искажений сигнала Имитация реальных условий приема Если необходимо формирование реалистичного сигнала, R&S®SFD может внести в сигнал помехи, такие как шум, фазовый шум, глухой шум, искажения, и даже заданный коэффициент битовых ошибок (BER). Искажения сигнала могут быть положительными и отрицательными для имитации или компенсации частотной характеристики реального коаксиального кабеля для кабельного телевидения. Открытый Lightbox R&S®SFD GUI — конфигурирование ухудшения качества Параметры ухудшения качества можно совмещать и настраивать по отдельности. Настройки искажений ВЧ (дБ / ГГц) устанавливаются в начальном разделе графического пользовательского интерфейса. R&S®SFD GUI — конфигурирование ухудшения качества - Параметры ухудшения качества можно совмещать и настраивать по отдельности. Настройки искажений ВЧ (дБ / ГГц) устанавливаются в начальном разделе графического пользовательского интерфейса. Высокоэффективный генератор ARB Встроенный генератор ARB способен формировать сигналы с полосой до 200 МГц и может работать во всем диапазоне частот восходящего и нисходящего канала. Максимальная частота выборки составляет 240 Мвыб/с, размер файла ARB может достигать 256 Мбайт. Открытый Lightbox R&S®SFD GUI — файлы ARB С помощью файлов ARB можно модулировать сигналы, наиболее популярные в мировых сетях кабельного телевидения. Заводские файлы могут быть дополнены файлами пользователя. R&S®SFD GUI — файлы ARB - С помощью файлов ARB можно модулировать сигналы, наиболее популярные в мировых сетях кабельного телевидения. Заводские файлы могут быть дополнены файлами пользователя. Доступные Варианты Сдвинуть влево Сдвинуть вправо Программные опции Продукт Описание R&S®SFD-K200 Номер заказа 2118.7423.02 Description Генератор сигналов нисходящего потока DOCSIS 3.1/3.0, J.83/A/B/C, модуляция в нисходящем канале, от 47 МГц до 1218 МГц R&S®SFD-K201 Номер заказа 2118.7830.02 Description Усовершенствованные функции нисходящего потока Вставка меток времени DOCSIS в PLC нисходящего канала, индикатор скорости потока и дополнительная передача сообщений DPD для профилей B, C и D в PLC (режим совместимости с FSW) R&S®SFD-K300 Номер заказа 2118.7430.02 Description Генератор сигналов восходящего потока DOCSIS 3.1 и 3.0, модуляция в восходящем канале, от 5 МГц до 204 МГц R&S®SFD-K3018 Номер заказа 2118.7452.02 Description Расширение диапазона частот нисходящего потока до 1794 МГц R&S®SFD-K1050 Номер заказа 2118.7446.02 Description Имитация помех Имитация помех, AWGN, фазовый шум, фон переменного тока, заданный BER R&S®CLGD-K2 Номер заказа 2118.7469.02 Description Базовая библиотека сигналов Набор часто используемых форм сигнала Основные принадлежности Продукт Описание R&S®ZZA-KNA22 Номер заказа 1177.8184.00 Description 19-дюймовый переходник BW2010-ADV, 2HU 1/2 + запасной R&S®ZZA-KNA24 Номер заказа 1177.8149.00 Description 19-дюймовый переходник BW2010 улучшенный, шкаф 2HU 1/2 + ?
