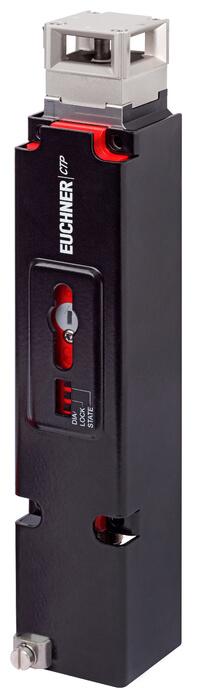

CTP-L1-AP-U-HA-AZ-SA-EX-136675

Характеристики

Производитель

—

Euchner

Гарантия

—

12 месяцев

Сертификаты

—

Доставка

—

от 3 рабочих дней до нашего склада в (DE)

Состояние

—

Новый

Цена по запросу

В наличии на складе производителя

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Для подробной информации,
обратитесь пожалуйста к менеджеру

Цена предоставляется по запросу, сроки поставки после актуализации цены товара

Описание

CTP-L1-AP-U-HA-AZ-SA-EX-136675 (Order no. 136675) от Euchner — промышленное оборудование из категории Техника безопасности в соответствии с директивой ATEX, отличающееся надежностью и соответствием современным стандартам. Компания Siderus специализируется на промышленном оборудовании для любых условий работы

Что получает клиент:

Честная стоимость без скрытых платежей
Только оригинальная продукция от производителей
Профессиональная помощь в выборе и эксплуатации
Прямые поставки и оптимальные сроки доставки
Быстрая обработка заказа и отгрузка по всей России

☎ Наши специалисты помогут по телефону 8 (800) 600-53-98

ATEX version
Suitable for use in zones 2 and 22 (gases and dusts)
Safety switch with guard locking and integrated evaluation electronics
Short circuit monitoring
Two safety outputs (semiconductor outputs)
Up to category 4/PL e according to EN ISO 13849-1
With plug connector M12
Unicode
Door monitoring output
Diagnostics output OL
Approach directions A, B and C (delivery state)

Approach direction Horizontal Can be adjusted in 90° steps Each actuator is unique. The switch detects only taught-in actuators. Additional actuators can be taught in. Only the last actuator taught in is detected. Guard locking type CTP?L1Guard locking actuated by spring force applied and power-ON released (closed-circuit current principle) Connector assignment Plug connector (view of connection side) Pin Designation Function Conductor coloring of connecting cable 1 IMP Operating voltage of guard locking solenoid 24 V DC WH 2 UB Operating voltage of AP electronics 24 V DC BN 3 FO1A Safety output, channel 1 GN 4 FO1B Safety output, channel 2 YE 5 OL Guard locking monitoring output GY 6 OD Door monitoring output PK 7 0 V UB Operating voltage of AP electronics 0 V BU 8 IMM Operating voltage of guard locking solenoid 0 V RD Housing material Switch head cover Die-cast zinc Safety switch housing Fiber glass reinforced thermoplastic Weight Net 0,78 kg Ambient temperature At UB = 24V DC -20 ... +55 °C Degree of protection IP65/IP67 Resilience to vibration In acc. with EN IEC 60947-5-3 Mechanical life 1 x 106 Installation orientation Any Ready delay max.1 s Switching frequency max.0,5 Hz Connection 1 plug connector M12, 8-pin Approach speed 20 m/min Guard locking principle Closed-circuit current principle Locking force Fmax 3900 N Locking force FZh 3000 N Retention force 20 N Extraction force 20 N Actuating force 10 N Overtravel 5 mm Electrical connection ratings Test-pulse interval min.100 ms Test pulses max.0,3 ms Operating voltage DC UUB 24 V DC -15% ... 15% Reverse polarity protected, regulated, residual ripple < 5%, PELV Current consumption IUB 40 mA IIMP 400 mA Utilization category according to EN 60947-5-2 DC-13 24V 150mA Solenoid operating voltage DC UIMP 24 V DC -15% ... +10% Reverse polarity protected, regulated, residual ripple < 5%, PELV Fusing External (operating voltage UB) 0,25 ... 2 A External (solenoid operating voltage IMP) 0,5 ... 8 A Rated insulation voltage Ui max.50 V Rated impulse withstand voltage Uimp max.0,5 kV Power consumption 6 W EMC protection requirements In acc. with EN IEC 60947-5-3 Solenoid duty cycle 100 % Degree of contamination (external, according to EN 60947-1) 3 Safety class EN IEC 61140 III Switching load According to UL 24V DC, class 2 Safety outputs FO1A / FO1B Type of output 2 semiconductor outputs, p-switching, short circuit-proof Switching current Per safety output FO1A / FO1B 1 ... 150 mA Output voltage LOW U(FO1A) / U(FO1B) 0 ... 1 V DC HIGH U(FO1A) / U(FO1B) UB-1,5 ... UB V DC Off-state current Ir max.0,25 mA Switch-on time max.400 ms Discrepancy time Both safety outputs max.10 ms In acc. with EN IEC 60947-5-3 Monitoring output OD Type of output p-switching, short circuit-proof Switching current 1 ... 50 mA Output voltage 0,8xUB ... UB V DC Monitoring output OL Type of output p-switching, short circuit-proof Switching current 1 ... 50 mA Output voltage 0,8xUB ... UB V DC Work area Repeat accuracy R 10 % Other Explosion protection incl. cover II3G Ex nA IIB T4 Gc X / II3D Ex tc IIIC T110°C Dc X For the approval according to UL the following applies Operation only with UL class 2 power supply, or equivalent measures see operating instructions Reliability values according to EN ISO 13849-1 Performance Level PL e Category 4 PFHD 4.1 x 10 -9 Mission time 20 y
