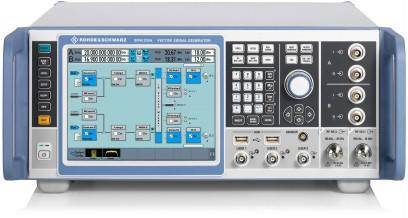

Векторный генератор сигналов R&S SMW200A

Векторный генератор сигналов R&S SMW200A от Rohde & Schwarz — продукция Контрольно-измерительные решения, которая гарантирует эффективность и устойчивость в работе. Компания Siderus помогает подобрать оптимальные решения под технические требования заказчиков

Почему выбирают нас:

Минимальные сроки доставки за счет прямых поставок
Сертифицированная продукция без подделок
Отгружаем оборудование в кратчайшие сроки по всей стране
Консультации и техническая поддержка на всех этапах
Оптимальные цены благодаря прямым закупкам

☎ Свяжитесь с нами: 8 (800) 600-53-98

Характеристики - R&S®SMW200A Vector Signal Generator

Изящное искусство генерации сигналов
Ключевые факты Соответствует всем задачам

Диапазон частот от 100 кГц до 3 ГГц, 6 ГГц, 12,75 ГГц, 20 ГГц, 31,8 ГГц или 40 ГГц
Дополнительный второй ВЧ-тракт с диапазоном частот от 100 кГц до 3 ГГц, 6 ГГц, 12,75 ГГц или 20 ГГц
Разнообразные конфигурации: от одноканального векторного генератора сигналов до многоканального тестера MIMO-приемников
Благодаря поддержке до восьми источников сигналов и 32 каналов с замиранием идеально подходит для систем MIMO, MSR и LTE-Advanced
Модульная архитектура позволяет подобрать оптимальную конфигурацию для текущей задачи

Упрощает работу

Простая генерация сложных сигналов
До восьми генераторов модулирующих сигналов в двух встроенных модулях модулирующих сигналов с кодером реального масштаба времени и генератором произвольных форм
Встроенное цифровое суммирование модулирующих сигналов, даже со смещением частоты и уровня
Широкополосные аппаратные средства для модулирующих сигналов и векторный генератор сигналов в одном устройстве
Поддержка всех основных цифровых стандартов, таких как потенциальные технологии радиоинтерфейса 5G, LTE (до Release 12), 3GPP FDD/HSPA/HSPA+, GSM/EDGE/EDGE Evolution, CDMA2000®/1xEV-DO, WLAN IEEE 802.11a/b/g/n/j/p/ac/ad
Работа с цифровыми стандартами не требует отдельного программного обеспечения для ПК
Формирование сценариев радиолокационных сигналов для испытаний модулей, тестирования приемников и пеленгаторов
Мастера сценариев испытаний LTE и 3GPP упрощают аттестационные испытания базовой станции согласно стандартам 3GPP TS 25.141 и 3GPP TS 36.141
Отслеживание огибающей и опции предыскажений АМ/АМ, АМ/ФМ для полного тестирования и проверки комплектов интегральных схем ET-модуляторов

Перенесите реальные условия в свою лабораторию

Опциональные встроенные секции с замираниями для эмуляции каналов с полосой частот до 160 МГц
Все основные сценарии замираний доступны в качестве предварительных настроек
Установка до четырех модулей замираний позволяет создать до 32 «логических» каналов с замираниями
Реализация всех основных сценариев замирания MIMO, таких как 2x2, 3x3, 4x4, 8x4 и 4x8, с использованием одного прибора
Поддержка сложных стандартов, таких как HSPA с двойной несущей, LTE с объединением несущих и MIMO, а также многопользовательский LTE
Подключение модулей генерации сигналов R&S®SGT100A позволяет создавать до восьми ВЧ-трактов

Улучшайте свои разработки

Великолепное качество сигнала для высокоточных измерений спектра и модуляции
Полоса частот I/Q-модуляции (на ВЧ) до 2 ГГц при использовании встроенного генератора модулирующих сигналов
Исключительно низкая неравномерность АЧХ модулятора < 0,4 дБ (изм.) в полосе 2 ГГц
Высококачественная импульсная модуляция с отношением сигнал/пауза > 80 дБ и временем нарастания/спада
Великолепная частота спектра (однополосный фазовый шум –139 дБн (тип.) на частоте 1 ГГц, отстройка от несущей 20 кГц)
Дополнительная функция фазовой когерентности, например, для решения задачи формирования луча
ВЧ-тракты 3 ГГц, 6 ГГц и 12,75 ГГц с электронным аттенюатором

Ускорьте темпы разработки

Интуитивное управление и удобная справка для быстрого достижения цели
Блок-схема в качестве ключевого элемента управления для визуализации прохождения сигнала
Перестраиваемый графический интерфейс пользователя для работы по простому и сложному сценариям
Графическое отслеживание сигнала практически в любой точке сигнального тракта
Контекстно-зависимая интерактивная справочная система и полная пользовательская документация
Регистратор макрокоманд SCPI и генератор кода служат для создания исполняемых команд дистанционного управления по последовательности команд ручного управления (для MATLAB®, CVI и т. д.)

Расширяемость под ваши требования

Адаптация прибора практические для любого приложения
Передовая система подключения для смены модулей модулирующих сигналов без повторной калибровки прибора
Возможность модернизации прибора в любой момент, простой и быстрой активацией программных ключей

Краткое описание Новая возможность: внутренняя полоса модуляции до 2 ГГц Векторный генератор сигналов R&S®SMW200A предназначен для самых требовательных приложений. Благодаря свой гибкости, быстродействию и интуитивно понятному управлению он является превосходным инструментом для формирования сложных, высококачественных сигналов с цифровой модуляцией. Генератор R&S®SMW200A идеально подходит для формирования сигналов с цифровой модуляцией, которые требуются для разработки новых широкополосных систем связи, проверки базовых станций 3G и 4G или в аэрокосмическом и оборонном секторе. Полоса частот I/Q-модуляции до 2 ГГц со встроенным генератором модулирующего сигнала удовлетворяет стандартам четвертого и пятого поколения (например, 5G, LTE-Advanced и IEEE 802.11ac/ad), ведь генератор R&S®SMW200A разработан с расчетом на будущие требования. Его модульная масштабируемая архитектура позволяет модифицировать и оптимизировать генератор для конкретных приложений. Имеется возможность добавления второго ВЧ-тракта, а также до двух модулей модулирующих сигналов и до четырех модулей имитаторов замираний без потери качества сигнала. В результате генератор R&S®SMW200A может формировать сценарии сигналов, для которых ранее требовалось несколько приборов, либо которые вообще невозможно было сформировать. От режимов MIMO, включая 8x2, до объединения несущих в LTE-Advanced с замираниями — никогда ранее не было прибора с такими потрясающими возможностями для генерации сигналов. Если требуется более двух ВЧ-трактов, можно подключить дополнительные модули генерации сигналов R&S®SGMA. Интуитивное управление на сенсорном экране позволяет полностью контролировать измерения, вне зависимости от их сложности, и обеспечивает быстрый доступ к требуемым результатам.
Технические характеристики Частота Диапазон частот, ВЧ-тракт A R&S®SMW-B103 от 100 кГц до 3 ГГц R&S®SMW-B106 от 100 кГц до 6 ГГц R&S®SMW-B112 от 100 кГц до 12,75 ГГц R&S®SMW-B120 от 100 кГц до 20 ГГц R&S®SMW-B131 от 100 кГц до 31,8 ГГц R&S®SMW-B140/-B140N от 100 кГц до 40 ГГц Диапазон частот, ВЧ-тракт B (дополнительно, см. возможные конфигурации ВЧ-тракта в листе технических данных R&S®SMW200A) R&S®SMW-B203 от 100 кГц до 3 ГГц R&S®SMW-B206 от 100 кГц до 6 ГГц R&S®SMW-B212 от 100 кГц до 12,75 ГГц R&S®SMW-B220 от 100 кГц до 20 ГГц Время установки Режим SCPI < 1,2 мс, 600 ?с (тип.) Уровень Номинальный диапазон уровня сигнала 3 МГц ? f < 20 ГГц от –120 дБмВт до +18 дБмВт (PEP) R&S®SMW-B131, R&S®SMW-B140/-B140N от –120 дБмВт до +15/+18 дБмВт (PEP), в зависимости от ВЧ Время установки Режим SCPI < 1 мс, 600 ?с (тип.) R&S®SMW-B120/-B131/-B140/-B140N/-B220, с переключением механического ступенчатого аттенюатора <25 мс Спектральная чистота Гармонические составляющие уровень < 10 дБмВт, CW R&S®SMW-B120/-B131/-B140/-B140N/-B220, f >3,5 ГГц Негармонические составляющие CW или векторная модуляция с полномасштабным входом по постоянному току, уровень > –10 дБмВт, отстройка от несущей > 10 кГц, 200 МГц < f ? 1500 МГц стандартное значение с опцией R&S®SMW-B22 Однополосный фазовый шум CW, отстройка от несущей = 20 кГц, f = 1 ГГц стандартное значение < –131 дБн, –135 дБн с опцией R&S®SMW-B22 < –136 дБн, –139 дБн CW, отстройка от несущей = 20 кГц, f = 10 ГГц стандартное значение < –111 дБн, –115 дБн с опцией R&S®SMW-B22 < –116 дБн, –119 дБн Аналоговая модуляция Поддерживаемые режимы аналоговой модуляции АМ, ЧМ (дополнительно),ФМ (дополнительно), импульсная (дополнительно) I/Q-модуляция Полоса ВЧ-модуляции с внутренним широкополосным генератором модулирующего сигнала, функция “I/Q wideband” включена 300 МГц ? f ? 2,5 ГГц ±40 % от частоты несущей f > 2,5 ГГц ±1 ГГц с внутренним стандартным модулирующим сигналом, функция “I/Q wideband” включена, f ? 250 МГц ±80 МГц Неравномерность АЧХ модулятора в заданной полосе частот ВЧ-модуляции с внутренним широкополосным генератором модулирующего сигнала, функция “I/Q wideband” включена < 1,0 дБ, < 0,4 дБ (изм.) Широкополосный генератор модулирующего сигнала Опция R&S®SMW-B9, можно установить до двух генераторов модулирующего сигнала Полоса частот сигнала в зависимости от опций до 2000 МГц Объем памяти генератора сигналов произвольной формы в зависимости от опций до 2 млрд отсчетов Смещение частоты в зависимости от опций от -1000 МГц до + 1000 МГц Стандартный генератор модулирующих сигналов Опция R&S®SMW-B10, можно установить до двух генераторов модулирующего сигнала Полоса частот сигнала в зависимости от опций до 160 МГц Объем памяти генератора сигналов произвольной формы в зависимости от опций до 1 млрд отсчетов Смещение частоты в зависимости от опций от -80 МГц до +80 МГц Цифровые стандарты Поддерживаемые стандарты и системы модуляции Потенциальные технологии радиоинтерфейса 5G, LTE Release 8/9/10/11,12, 3GPP FDD/HSPA/HSPA+, GSM/EDGE/EDGE Evolution, CDMA2000®, 1xEV-DO Rev. A/B, WLAN IEEE 802.11a/b/g/n/j/p/ac/ad, AWGN и т. д. Замирание и MIMO Имитатор замираний Опция R&S®SMW-B14, можно установить до четырех модулей замираний Полоса частот замирания макс. 160 МГц Каналы с замиранием в зависимости от опций макс. 32 Сценарии замирания MIMO в зависимости от опций 2x2, 4x2, 2x4, 3x3, 4x4, 8x4, 4x8, 8x2, 2x8, 4x2x2 и т. д. Режимы замирания в зависимости от опций многолучевость, скользящая задержка, рождение-смерть, быстрая последовательность, двухканальная помеха, двухканальный источник помех Профили замирания в зависимости от опций Рэлей, Райс, чистый Доплер, Статический, Гауссовский и т. д.
